當前位置:首頁>>產品中心>>流量儀表>>巴歇爾槽

巴歇爾槽

巴歇爾槽(又稱巴氏槽),是用于明渠流量測量的輔助設備。**應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司**生產(XT-LMQ系列超聲波明渠流量計)與明渠流量計配套使用的常用規格巴歇爾槽。材質類型:玻璃鋼、不銹鋼。 流量

在線預約
產品詳情PRODUCT DETAILS

    巴歇爾槽(又稱巴氏槽),是用于明渠流量測量的輔助設備。**應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司**生產(XT-LMQ系列超聲波明渠流量計)與明渠流量計配套使用的常用規格巴歇爾槽。材質類型:玻璃鋼、不銹鋼。 流量越大,相應增加壁厚。

    巴歇爾槽放入明渠中,保持槽子水平,巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。巴歇爾槽通水后,水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

要求:

(1)保持巴歇爾槽下游排放暢通。不積水,如不暢通。保持水位差大于或等于30MM。

(2)巴歇爾槽前直段有1~3米的距離緩沖區,緩沖渠應和槽子底部水平,有便于超聲波的測量。

(3)必須保證巴歇爾槽下游有水位差,排放暢通,不會積水。

    在巴歇爾槽左右用混凝土澆灌或用磚累起,保證槽子不變形,大槽子內部要有支撐,保證槽子不凸出。保證水流全部從巴歇爾槽經過。巴歇爾槽安裝一定是要水平。如果槽子距渠道距離過大,用磚壘砌使槽子和磚距離始終保持50~100毫米,然后用水泥砂漿填滿。

要求:

巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密,不能漏水。使水流全部流經巴歇爾槽的計量部位,巴歇爾槽的計量部位是槽內喉道段。

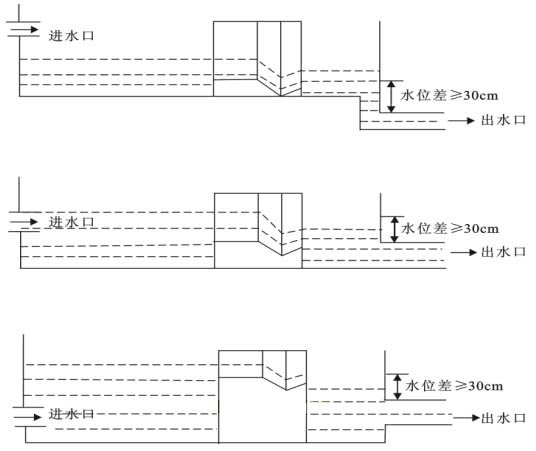

巴歇爾槽常見安裝方式:


巴歇爾槽材質:

常見的巴歇爾槽材質有:玻璃鋼(玻璃纖維不飽和聚酯復合材料);不銹鋼;PVC;聚丙烯。

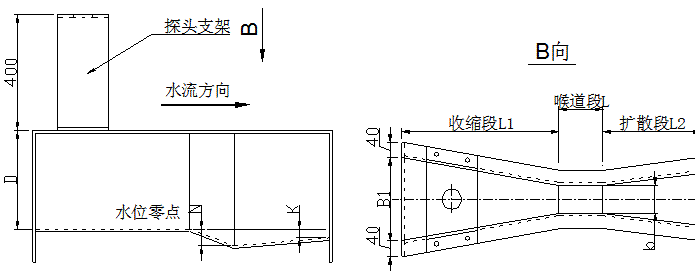

巴歇爾槽結構示意圖說明

    符號說明:b為喉道寬,B1為進水渠道寬,B2為出水渠道寬,L為喉道長,L1為收縮段,L2為擴散段,堰槽修建及使用條件:B>=bh/p<2.5h>0.03mp>0.1m圓圈位置為探頭安裝位置示意圖

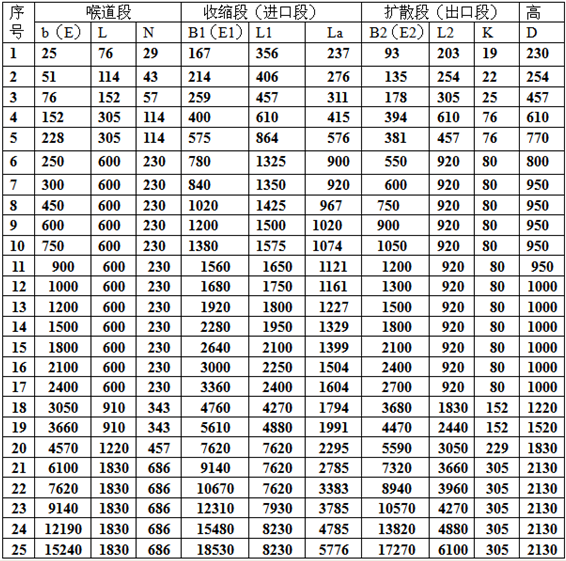

巴歇爾槽制造尺寸


巴歇爾槽參數表:

類別

序號

喉道寬度

流量公式

Q=Chan

水位范圍

M/小時

流量范圍

m3/小時

流量范圍

升/秒

臨界淹沒度%

  小

1

0.025

60.4ha1.55

0.015

0.21

0.324

19.44

0.09

5.4

0.5

2

0.051

120.7ha1.55

0.015

0.24

0.648

47.52

0.18

13.2

0.5

3

0.076

177.1ha1.55

0.03

0.33

2.772

115.56

0.77

32.1

0.5

4

0.152

381.2ha1.54

0.03

045

5.400

399.60

1.50

111.0

0.6

5

0.228

535.4ha1.53

0.03

0.60

9.00

903.60

2.5

251

0.6

  標

6

0.25

561ha1.513

0.03

0.60

10.80

900.0

3.0

250

0.6

7

0.30

679ha1.521

0.03

0.75

12.60

1440.0

3.5

400

0.6

8

0.45

1038ha1.537

0.03

0.75

16.20

2268.0

4.5

630

0.6

9

0.60

1403ha1.548

0.05

0.75

45.0

3060.0

12.5

850

0.6

10

0.75

1772ha1.557

0.06

0.75

90.0

3960.0

25.0

1100

0.6

11

0.90

2147ha1.565

0.06

0.75

108.0

4500.0

30.0

1250

0.6

12

1.00

2397ha1.569

0.06

0.80

108.0

5400.0

30.0

1500

0.7

13

1.20

2904ha1.577

0.06

0.80

126.0

7200.0

35.0

2000

0.7

14

1.50

3668ha1.586

0.06

0.80

162.0

9000.0

45.0

2500

0.7

15

1.80

4440ha1.593

0.08

0.80

288.0

10800.0

80.0

3000

0.7

16

2.10

5222ha1.599

0.08

0.80

342.0

12960.0

95.0

3600

0.7

17

2.40

6004ha1.605

0.08

0.80

360.0

14400.0

100.0

4000

0.7

  大

18

3.05

7463ha1.6

0.09

1.07

576.0

29808

160.0

8280

0.8

19

3.66

8859ha1.6

0.09

1.37

684.0

52848

190.0

14680

0.8

20

4.57

10960ha1.6

0.09

1.67

828.0

90144

230.0

25040

0.8

21

6.10

14450ha1.6

0.09

1.83

1116.0

136692

310.0

37970

0.8

22

7.62

17940ha1.6

0.09

1.83

1368.0

139776

380.0

47160

0.8

23

9.14

21440ha1.6

0.09

1.83

1656.0

202788

460.0

56330

0.8

24

12.19

28430ha1.6

0.09

1.83

2160.0

268920

600.0

74700

08

25

15.24

35410ha1.6

0.09

1.83

2700.0

331944

750.0

93040

0.8










注意事項:

       在安裝前首先察看地形,進水口必須高于出水口,確保有水位差,出水暢通,這是成功安裝巴歇爾槽明渠流量計的關鍵。

A巴歇爾槽的尺寸與渠道安裝有關,請用戶根據現場情況而定。
B、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
C、巴歇爾槽通水后,水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

D巴歇爾槽的上游應有大于5倍渠道寬的平直段,使水流能平穩進入巴歇爾槽。即沒有左右偏流,也沒有渠道坡降形成的沖力。

E巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密,不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
